[Unreal_블루프린트]#30_Behavior Tree, Tracing



[Unreal_블루프린트]#30_Behavior Tree, Tracing

Unreal 블루프린트 개발 중 "Behavior Tree" 구현을 진행합니다.

"블루 프린트" 활용에 대한 내용입니다.



---



Behavior Tree

1. 세팅

[Unreal]#16_Behavior Tree Setting

[Unreal]#17_Behavior Tree

• Behavior Tree의 기본 세팅과 각 노드의 기능들은 위 링크를 참조해주세요!



2. Blackboard 키 세팅

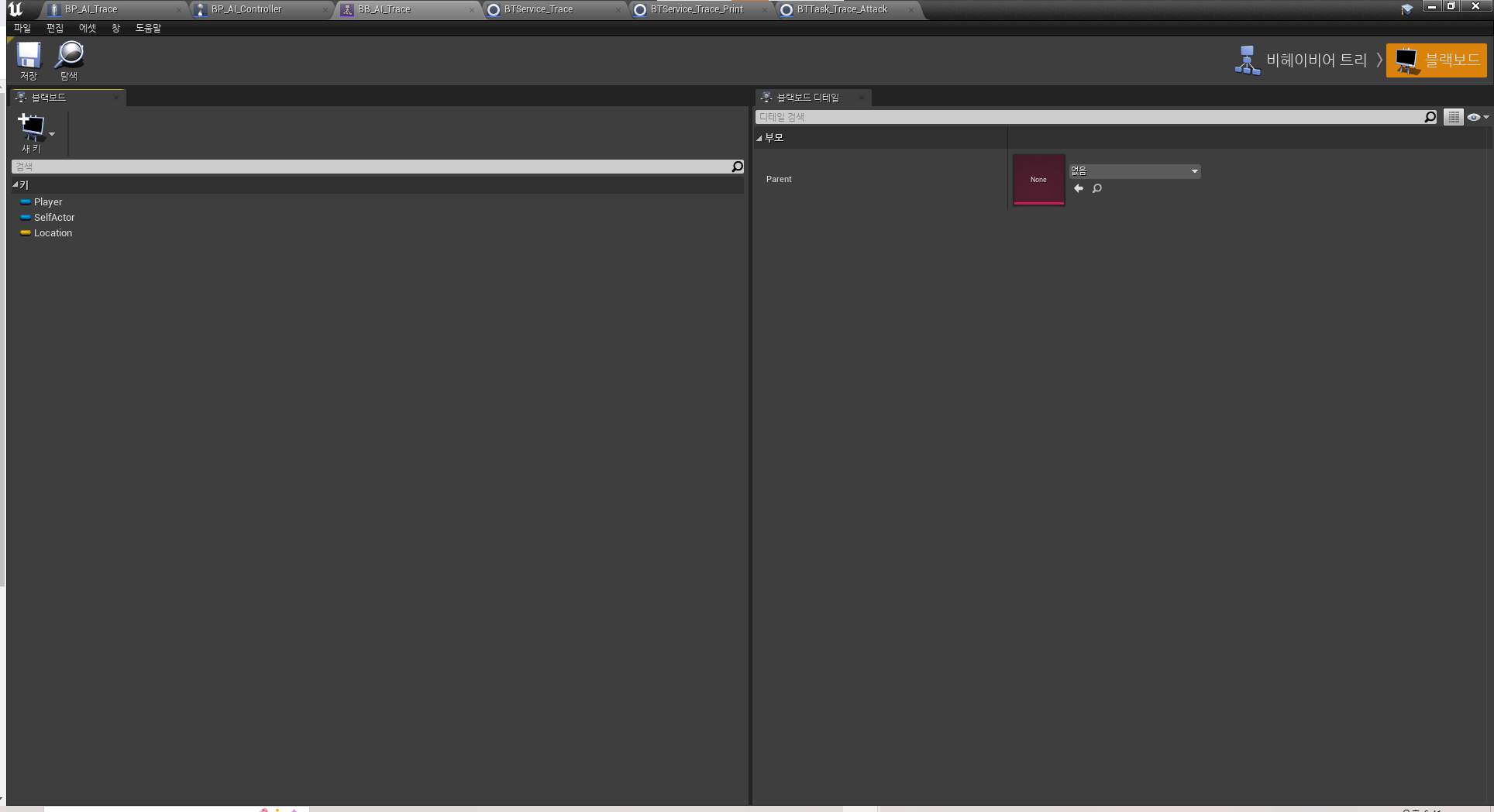

BB_AI 내부 키 세팅

1. Player -> 월드 내 BP_Player 객체
2. Location -> BP_Player 객체가 인지 범위 안에 없을 시 AI가 이동할 무작위 위치



3. AI Controller 클래스

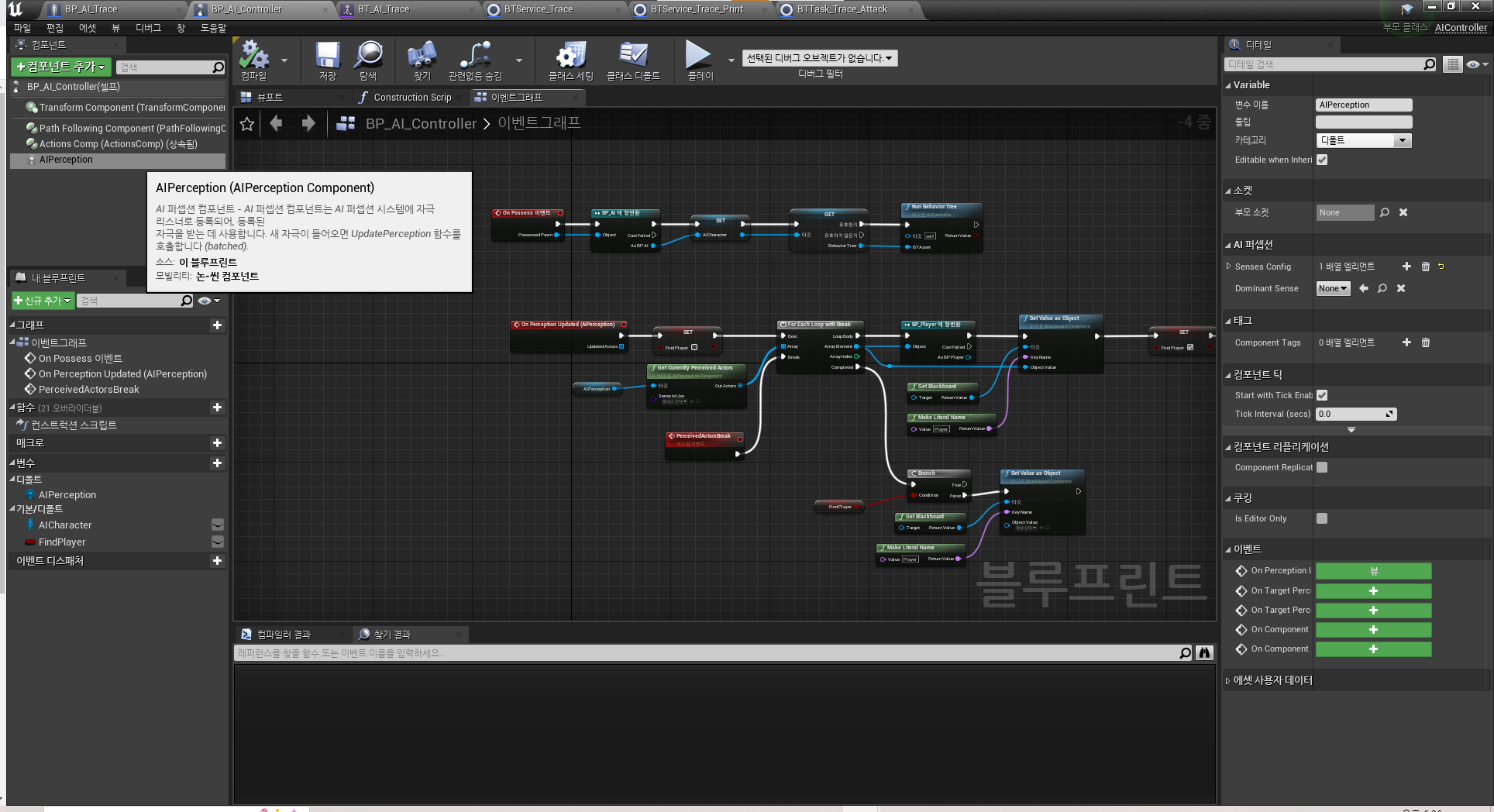

AIController 블루프린트 화면

• AIController 유형의 블루프린트 클래스를 생성합니다.
• AI Perception 컴포넌트를 추가합니다.



4. AI Controller::AIPerception 설정

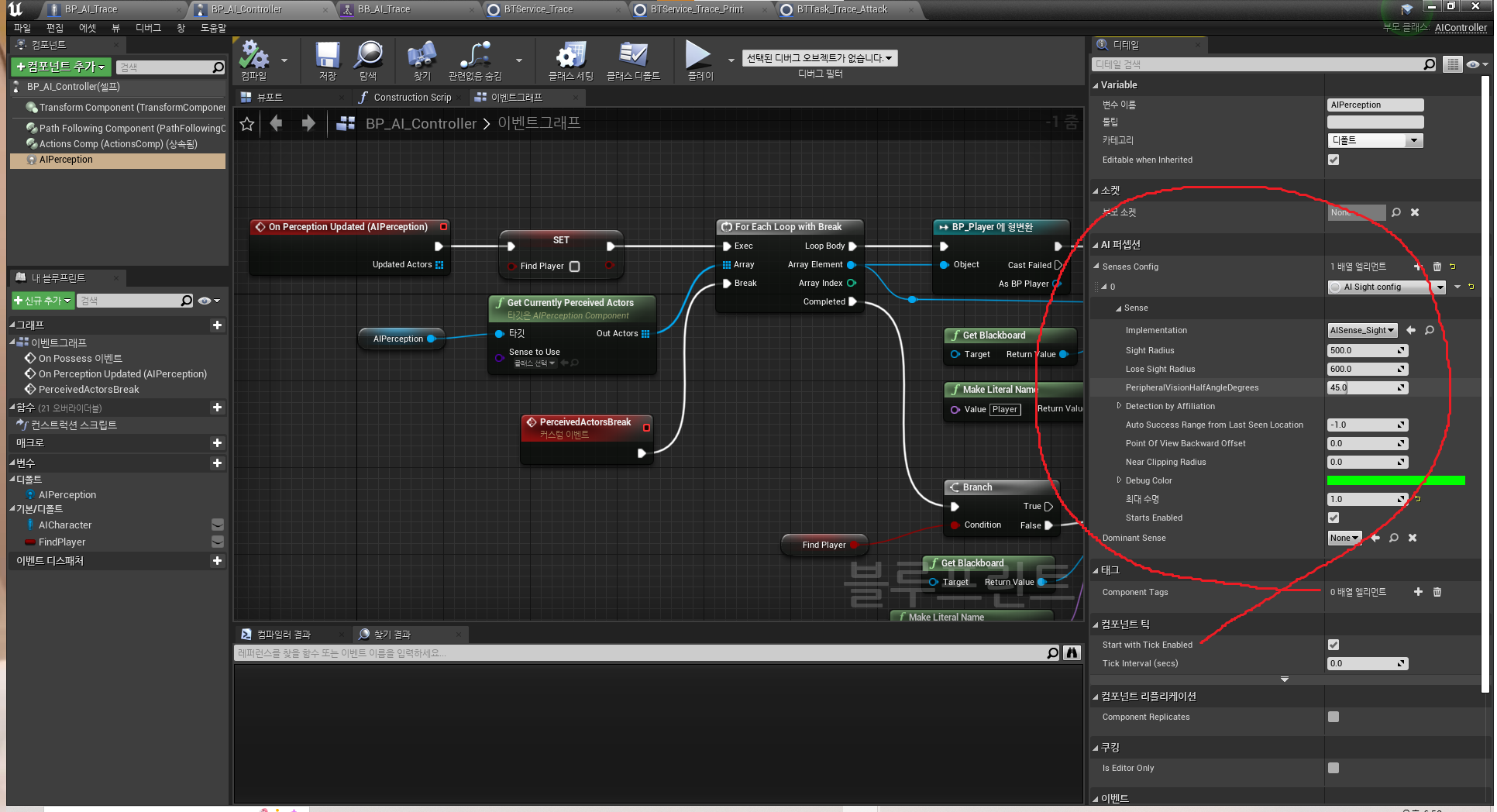

AIController의 AIPerception 컴포넌트 설정

1. Sense Config 배열 추가
2. Perception을 수행할 매개체를 지정합니다(Hearing, Sight, Touch,...)
3. Detection By Affiliation 설정을 Detect Neutrals로 설정합니다.

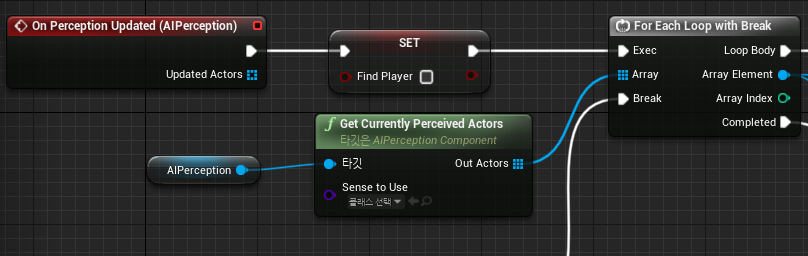

5. AIPerception::On Perception Updated 이벤트 구현

• AIPerception::Get Currently Perceived Actors : AIPerception 컴포넌트를 통해 현재 인식되는 Actor 배열 반환

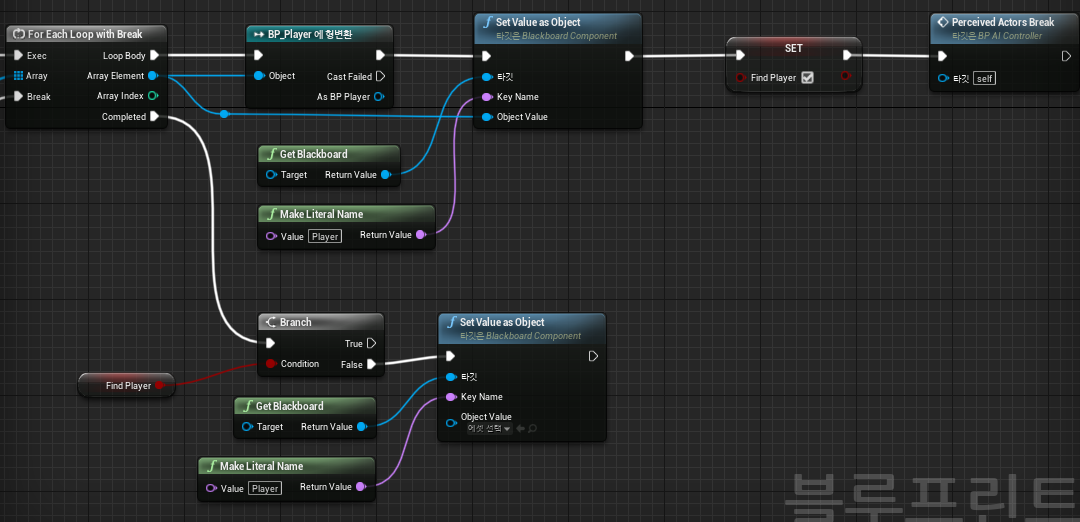

• Get Currently Perceived Actors가 반환하는 배열 항목 중 "BP_Player"에 캐스팅되는 값들을 Key값에 설정합니다.
• Set Value As Object : Blackboard에서 미리 생성한 Player 키 값(BP_Player 객체)을 설정합니다.

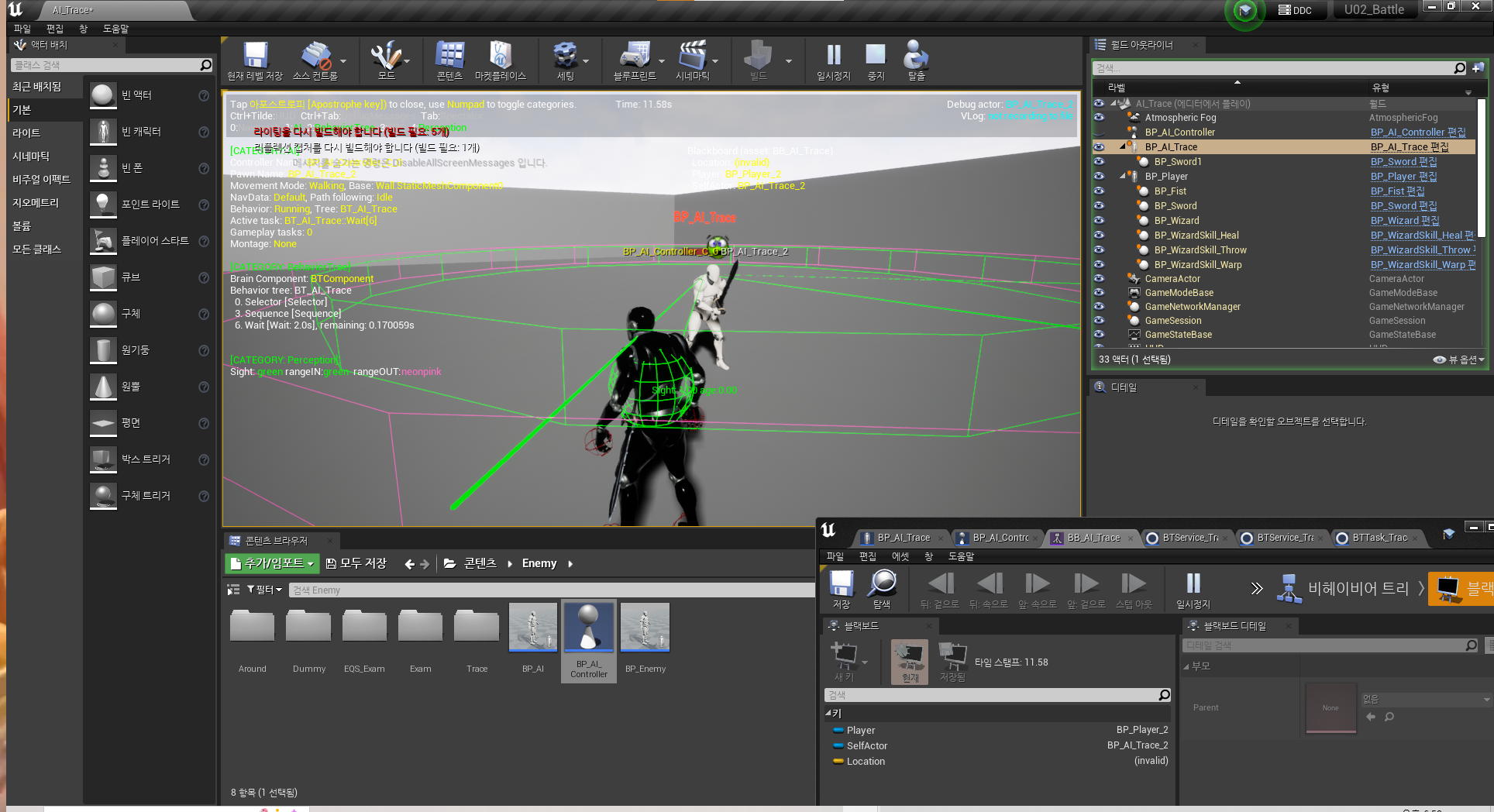

6. 결과 화면

• Debugging을 위해 플레이 중 " ' "를 누르고, 숫자 패드 4번을 눌러줍니다.
• AIPerception 컴포넌트를 통해 AI가 인식하는 BP_Player 객체 위에 "구체"가 렌더링 됩니다.



커스텀 서비스

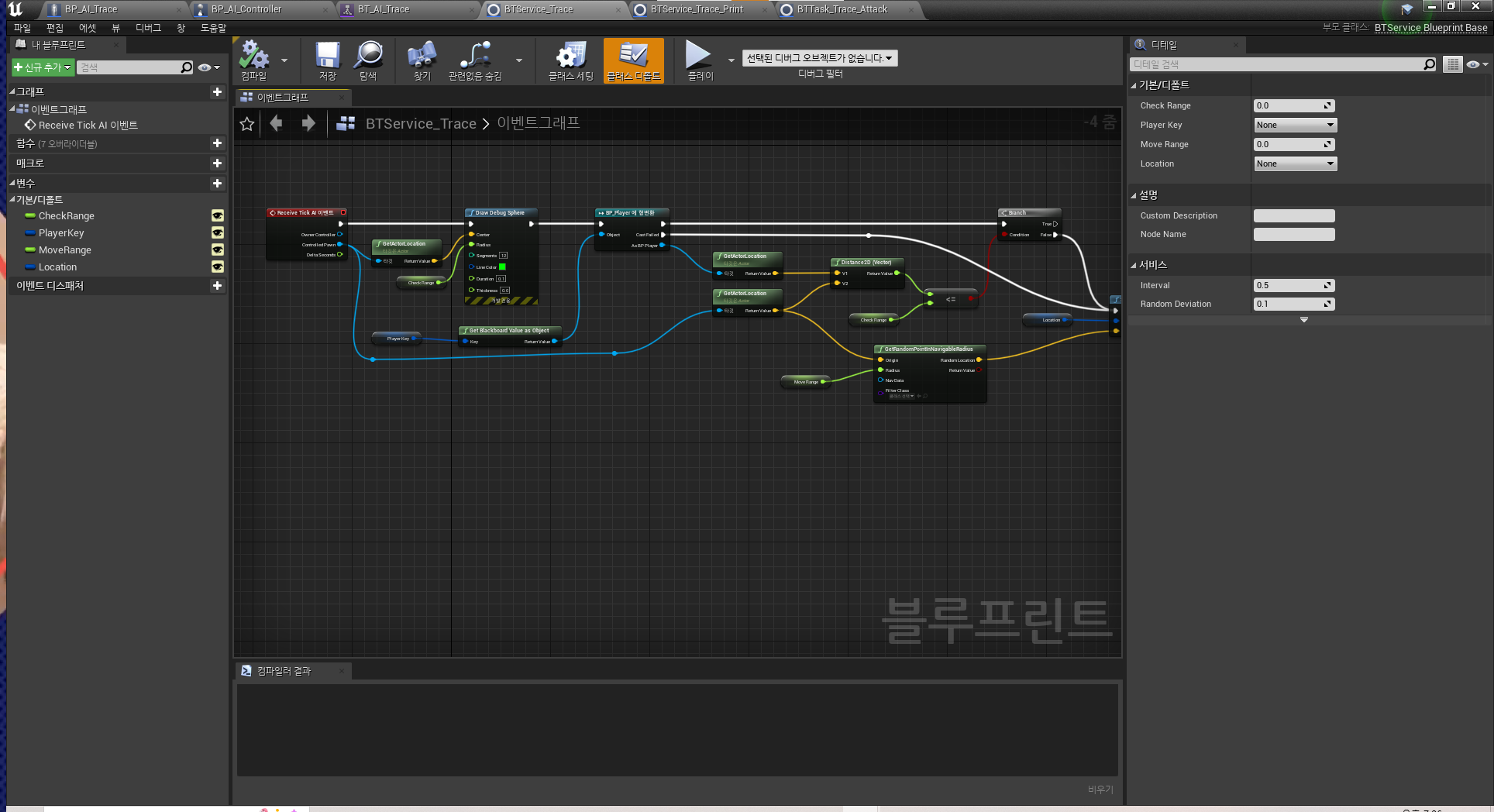

1. BTService_Trace

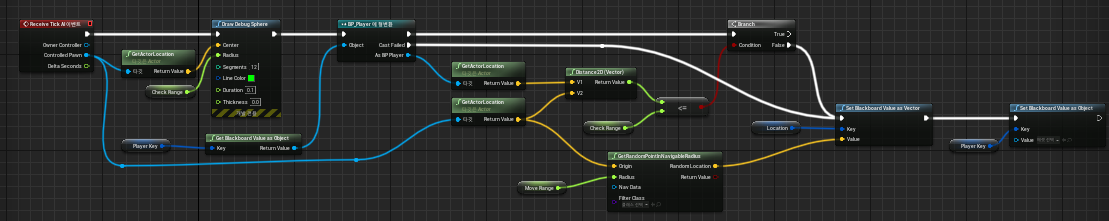

2. BTService_Trace::Receive Tick AI 함수

1. Max Radius 값과 AI < -> BP_Player 간의 거리 비교를 통해 추적 여부를 결정합니다.
2. BP_Player가 Max Radius 범위 안에 없을 시 Player 키 값을 설정하지 않습니다!
3. Get Random Point Navigable Radius를 통해 Max Radius 안에 존재하는 무작위 위치를 Location 키에 저장합니다.



BTTask_TraceAttack

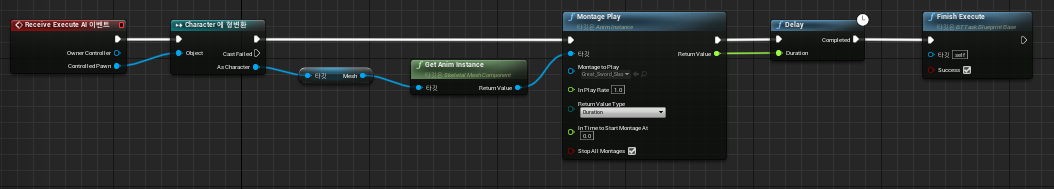

1. BTTask_TraceAttack::Receive Execute AI 함수

• Montage Play: 활성화 시 재생할 Anim Montage를 설정합니다.



Behavior Tree

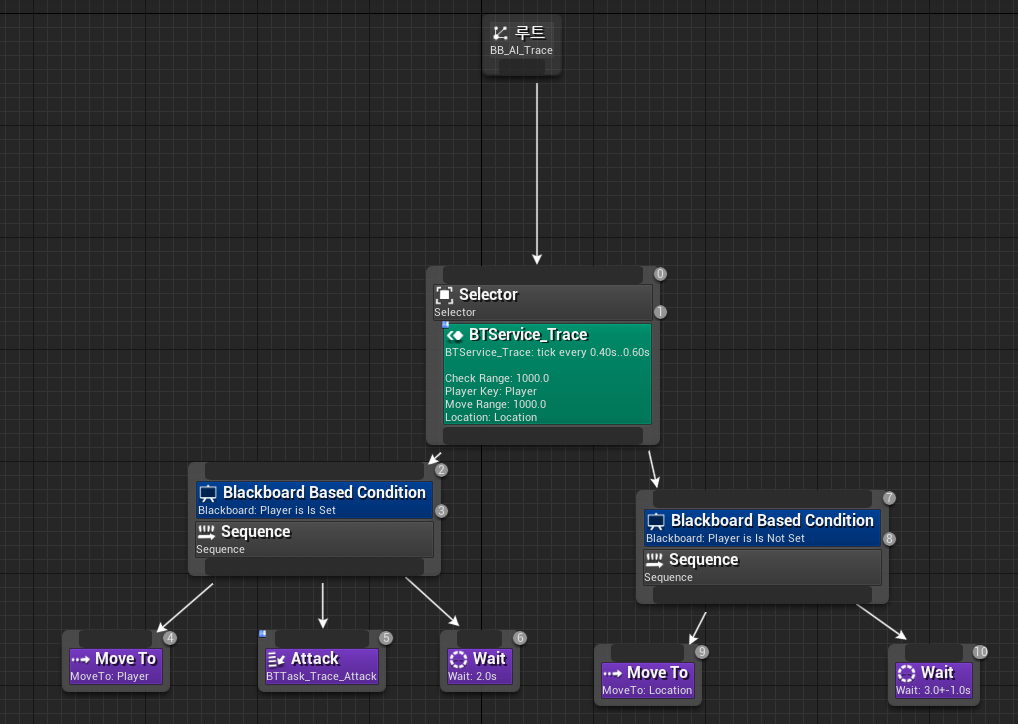

1. Tracing 예제 구현

• Selector + BTService_Trace: Player 키 + Location 키 설정 여부를 체크
• Sequence + Decorator(Blackboard): Player 키 값의 설정 여부에 따라서 수행되는 컴포짓 노드
• Attack(BTTask_TraceAttack): 해당 노드 활성화 시 BTTask_TraceAttack 테스크가 활성화됩니다.



결과 화면
